Node-RED

Node-RED ist ein Programmierwerkzeug, mit dem sich Hardwaregeräte, APIs und Online-Dienste auf neue und interessante Weise miteinander verbinden lassen.

Es bietet einen browserbasierten Editor, der es einfach macht, Abläufe unter Verwendung der breiten Palette von Knoten zu verdrahten, die mit einem einzigen Mausklick zur Laufzeit bereitgestellt werden können. (Quelle: https://nodered.org/, übersetzt mit DeepL.)

Und die Arbeit mit diesem grafischen Entwicklungswerkzeug macht wirklich Spaß!

Was erwartet Sie in diesem Beitrag?

Sie werden…

• ... die wichtigsten Eigenschaften von Node-RED kennen lernen

• ... Node-RED-Steuerungen erstellen können

• ... die notwendigen Softwarekomponenten kennen lernen und sie installieren können

• … Bausteine aus der Node-RED-Modulsammlung (sie ist Teil von npm) verwenden können

• ... das Zusammenwirken Node-RED, MQTT, Mosquitto , ZigBee, Zigbee2MQTT, Tasmota und ioBroker verstehen

Google liefert zum Suchbegriff Node-RED etwa 492 Millionen Einträge: Überblicksartikel, detaillierte Anleitungen, Tipps und Tricks, Source-Code, Grafiken und vieles andere mehr. Was will dann dieser Beitrag? Neugierig machen, zum Probieren einladen und ein paar Tipps geben, die sonst nur schwer zu finden sind.

Aus Platzgründen sind einige Abbildungen hier verkleinert dargestellt. Sowohl dieser Text, die Kurzfassung, wie auch die wesentlich ausführlichere Langfassung können über den Link am Ende des Beitrags abgerufen werden, auch mit den Bildern in Originalgröße. Ein ☝ im Text darauf hin, dass in der Langversion an dieser Stelle mehr Text, ein Programmcode oder eine detaillierte Anleitung zu finden ist.

Wofür wird Node-RED verwendet?

Übliche Programmiersprachen arbeiten den Programmcode Zeile für Zeile (linear) ab, enthalten dabei Verzweigungen, Schleifen und Funktionen (Unterprogramme). Manche Sprachen können Interrupts behandeln. Andere wieder erlauben asynchrone Abläufe: dabei wartet ein Programm vorerst nicht auf das Ergebnis einer langsameren Abfrage (etwa auf eine Datenbank- oder Internetabfrage) und macht weiter, bis das Ergebnis benötigt wird.

In einem automatisierten Haus, einem Smart Home, treten (meist zu nicht vorhersehbaren Zeiten) Ereignisse (events) auf, auf die das Steuerungsprogramm mit angemessenen Aktionen reagieren soll.

Node-RED verwendet Ereignisse intern auch für Vorgänge der Programmverwaltung. Wenn etwa ein Programmzweig hinzugefügt oder entfernt wird, wird ein Ereignis ausgelöst.

Node-RED läuft unter JavaScript: ein Grund, sich kurz mit JavaScript zu beschäftigen. Die erstellten Steuerungen werden in die JavaScript Object Notation (JSON) übertragen und können damit gespeichert oder weiter gegeben werden, so auch die Beispiele aus diesem Beitrag.

JavaScript und ECMAScript

JavaScript wurde 1995 von Netscape entwickelt, um Webseiten dynamisch zu machen. 1997 wurde daraus die standardisierte Sprache ECMAScript. Nach dem hauptsächlichen Einsatz in Webbrowsern wurde JavaScript zu einer vollwertigen Programmiersprache weiter entwickelt und kann daher auch für eigenständige Programme verwendet werden – Node-RED ist ein Beispiel dafür.

Node-RED installieren

Was brauchen wir dafür? Alle folgenden Programme können kostenlos aus dem Internet geladen werden.

Node-RED ist in JavaScript geschrieben. Damit ein JavaScript-Programm auch außerhalb eines Browsers läuft, ist eine Laufzeitumgebung notwendig. Dafür wurde node entwickelt. Mehr dazu auch auf der Wikipedia.

Node

Die folgende Beschreibung der Installation bezieht sich auf Windows. Schon auf der Startseite ist eine Schaltfläche für den Download zu finden. Die aktuelle Version ist (im August 2024) 20.17.0.

Die Installation ist denkbar einfach: die Datei node-v20.17.0-x64.msi (oder eine aktuellere Version) herunter laden und ausführen. Wer eine ältere Version installiert hat, sollte diese vorher entfernen. Weitere Betriebssystem werden auf der Download-Webseite angeboten. Eine gute Anleitung ist hier zu finden.

npm wird bei der Installation von Node gleichzeitig installiert.

npm

Eine dazu passende, gut gewartete Programmbibliothek ist npm, ursprünglich eine Abkürzung für Node Package Manager. Auch dazu gibt es eine detaillierte Beschreibung auf der Wikipedia. Und natürlich brauchen wir das Node-RED-Programm selbst.

Node-RED

Die aktuelle Version ist 4.0.2 (August 2024). Varianten werden für verschiedene Betriebssysteme angeboten samt einer Detailanleitung für Windows. Der Quick Start beschreibt alle Schritte. Das Installieren von Node.js haben wir schon erledigt. Mit der Eingabe von cmd im Windowssuchfenster unten wird die Eingabeaufforderung geöffnet. Dort

xxxxxxxxxx
1
1
npm install -g --unsafe-perm node-red

eingeben und anschließend Node-RED mit der Eingabe

xxxxxxxxxx
1
1
node-red

starten. Node-RED meldet die aktuelle Version (hier: v4.0.2) und weitere Details.

Diese Meldung ist wichtig:

xxxxxxxxxx
14
1
Your flow credentials file is encrypted using a system-generated key.
2

3
If the system-generated key is lost for any reason, your credentials
4
file will not be recoverable, you will have to delete it and re-enter
5
your credentials.
6

7
You should set your own key using the 'credentialSecret' option in
8
your settings file. Node-RED will then re-encrypt your credentials
9

10
file using your chosen key the next time you deploy a change.
11
---------------------------------------------------------------------
12

13
24 Aug 18:37:52 - [info] Server now running at http://127.0.0.1:1880/
14
24 Aug 18:37:52 - [warn] Encrypted credentials not found

Passwörter und andere Daten, die geheim gehalten werden sollen, werden als Credentials separat abgespeichert. Sie sollten unbedingt mit einem Passwort gesichert werden, das nur der Benutzer kennt. Die Datei settings.js ist im Verzeichnis .node-red zu finden.

Node-RED kennenlernen

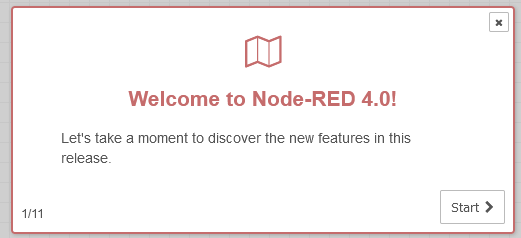

Node-RED läuft nun auf dem eigenen Rechner und wird über http://127.0.0.1:1880 aufgerufen, Der Browser zeigt die Begrüßung:

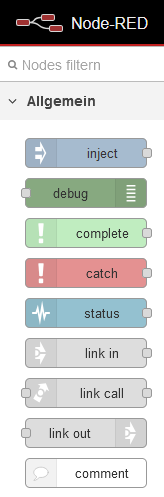

Links am Bildschirm sind bereits vorinstallierte Programm-Module, sogenannte Paletten, zu finden. Die Node-RED Gemeinschaft hat eine große Anzahl weiterer Paletten für die unterschiedlichsten Anwendungsfälle vorbereitet. Wer will, kann auch eigene Paletten zusammen stellen.

Die Palette Allgemein beginnt mit den Nodes inject und debug . Diese wollen wir gleich einmal verwenden.

Der erste Flow

Flow bedeutet Ablauf, Fluss, Bewegung…

Vorläufig bleiben wir bei den Standard-Paletten. In jeder Palette gibt es wie erwähnt Nodes zur Auswahl. Wir bringen den inject–Node mit Anklicken und Ablegen auf die Arbeitsfläche in der Mitte des Schirms (drag-and-drop). Ebenso einen debug–Node. Der inject–Node injiziert Steuersignale in die Schaltung, der debug–Node gibt Signale (in Textform) aus. Beide sind für das Testen von Steuerungen wichtige Werkzeuge.

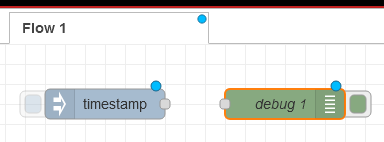

Die Arbeitsfläche sieht jetzt so aus:

Die Nodes auf dieser Arbeitsfläche bilden einen Flow.

Der inject–Node und der debug-Node sind zu verbinden: den kreisförmigen (Ausgangs-)Anschlusspunkt am rechten Rand des inject-Nodes anklicken und mit gedrückter Maustaste eine Linie zum linken (Eingangs-)Anschlusspunkt des debug–Nodes ziehen. Maustaste auslassen — fertig! So wird in Node-RED verdrahtet.

Solche einfachen Schritte lassen die Vorteile der grafischen Programmierung erkennen.

Dieses Bild vermittelt auch den Fluss der MQTT-Daten: durch die Verbindung hat der debug–Node die Daten des inject–Nodes abonniert.

Debugger

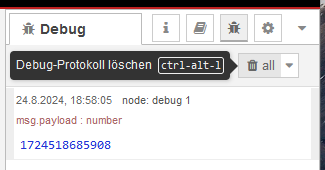

Das Debuggerfenster links am Bildschirm zeigt die Ausgaben der debug–Nodes und weitere Informationen, zum Beispiel Fehlermeldungen. Zum Öffnen ist Strgg und d einzugeben oder das Ikon anzuklicken. Es stellt ein schädliches Insekt (engl. bug) dar.

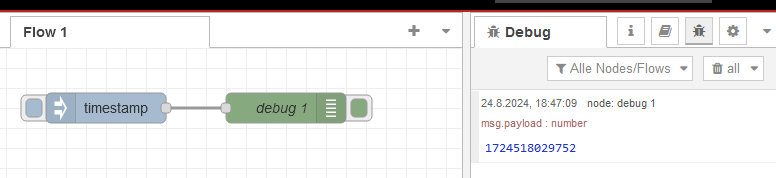

Mit dem Anklicken der linken grauen Schaltfläche des inject–Nodes sendet dieser ein Signal aus. Voreingestellt ist ein Zeitstempel (timestamp) mit dem aktuellen Datum und der Uhrzeit. Wie in Linux üblich, wird die Anzahl der Millisekunden seit Beginn der Epoche am 1. Jänner 1970 00:00 UTC angeben.

Ein Klick auf die Zahl liefert Datum und Uhrzeit in leichter lesbarer Form.

Großartig — wir haben unseren ersten Flow erstellt und erprobt!

Sichern von Flows

Nun, dieser erste Flow ist ja nicht sehr kompliziert und kann, wenn er irrtümlich gelöscht wird, leicht wieder hergestellt werden. Trotzdem ist es eine gute Idee, gleich einmal mit dem Sichern anzufinden.

Zum Sichern wird ein Flow oder das ganze Programm als JSON-Objekt exportiert:

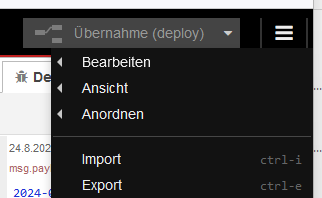

Das Hamburger-Menü (drei waagrechte Striche rechts oben) öffnen und Export auswählen. Im neuen Fenster rechts oben Formatiert wählen und dann Download anklicken.

Im Download-Ordner findet sich nun eine Datei mit dem Namen flows.json (oder auch flows(1).json usw.) Ihr Inhalt (beispielsweise):

xxxxxxxxxx
55
1
[
2
    {
3
        "id": "4d7eab1cefb4aa8b",
4
        "type": "tab",
5
        "label": "Flow 1",
6
        "disabled": false,
7
        "info": "",
8
        "env": []
9
    },
10
    {
11
        "id": "c46de3abe9b2fc1f",
12
        "type": "inject",
13
        "z": "4d7eab1cefb4aa8b",
14
        "name": "",
15
        "props": [
16
            {
17
                "p": "payload"
18
            },
19
            {
20
                "p": "topic",
21
                "vt": "str"
22
            }
23
        ],
24
        "repeat": "",
25
        "crontab": "",
26
        "once": false,
27
        "onceDelay": 0.1,
28
        "topic": "",
29
        "payload": "",
30
        "payloadType": "date",
31
        "x": 120,
32
        "y": 60,
33
        "wires": [
34
            [
35
                "45fbb50f8b149142"
36
            ]
37
        ]
38
    },
39
    {
40
        "id": "45fbb50f8b149142",
41
        "type": "debug",
42
        "z": "4d7eab1cefb4aa8b",
43
        "name": "debug 1",
44
        "active": true,
45
        "tosidebar": true,
46
        "console": false,
47
        "tostatus": false,
48
        "complete": "false",
49
        "statusVal": "",
50
        "statusType": "auto",
51
        "x": 300,
52
        "y": 60,
53
        "wires": []
54
    }
55
]

Ganz schön viel Code für so eine einfache Steuerung. Aber das Programmstück ist ja nicht für einen menschlichen Leser gedacht. Wir erkennen einen Liste von drei JSON-Objekte für den Flow und für inject und debug.

Um nun das Programm wieder zurück zu spielen, erzeugen wir einen leeren Flow und wählen im ≡--Menü Import und danach die gespeicherte Datei.

Ein paar Verbesserungen

Doppelklick auf den inject–Node: wir geben ihm den Namen Eingabe 1. Außerdem soll nicht die Uhrzeit, sondern die Zeichenkette "Hallo Node-RED!" gesendet werden.

payload ist der Standardname innerhalb eines JSON-Objekts für die zur Steuerung oder zur Übertragung von Zuständen verwendeten Daten. Um eine Zeichenkette zu übertragen, wird der Datentyp auf Zeichenkette (String) umgestellt; dazu das Symbol a/z anklicken und den gewünschten Text dahinter (ohne Anführungszeichen) eingeben.

Der Eintrag topic bleibt unverändert, spielt aber bei bestimmten Nodes eine wichtige Rolle. Mehr dazu im zweiten Teil.

Auf Fertig klicken

Nach jeder Änderung, die ja vorerst nur im Browserfenster sichtbar ist, muss die eigentliche Steuerung auf den aktuellen Stand gebracht werden. Solange das nicht der Fall ist, erinnert ein blauer Kreis auf dem jeweiligen Symbol und neben dem Flow-Namen daran.

Übernahme und Löschen der debug-Liste mit StrgAltl (Hinweis: kleines "L")

Inject anklicken, der Text wird im Debug-Fenster angezeigt.

JSON

Daten im JSON-Format spielen bei Node-RED eine große Rolle. Wenn beispielsweise eine RGB-Lampe eingeschaltet und gleichzeitig auf rotes Licht umgestellt werden soll, könnte ein Steuerbefehl als JSON-Objekt (vereinfacht) so aussehen:

xxxxxxxxxx
1
1
{ "state":"on", "color":"red"}

Wieder muss der Typ bei payload umgestellt werden: die gewungenen Klammern { } erinnern an die JSON-Darstellung.

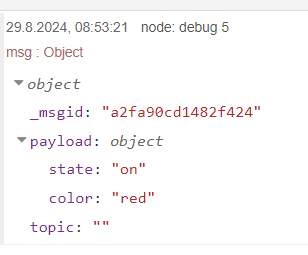

Im Debug-Fenster sieht das Ergebnis (als JSON-Objekt) so aus:

Auf den kleinen Pfeil klicken liefert eine übersichtlichere Darstellung. Diese ist bei größeren Objekten sehr nützlich.

Kommentare

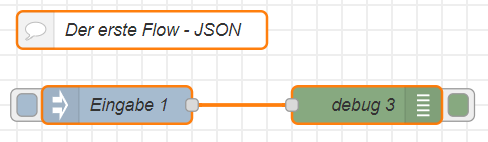

Mit dem Element comment können und sollen Kommentare in die Grafik eingebaut werden.

Die orange Umrandung zeigt an, dass diese Elemente gerade ausgewählt sind. Wie bei einer Textverarbeitung können ausgewählte Elemente kopiert, verschoben oder gelöscht werden.

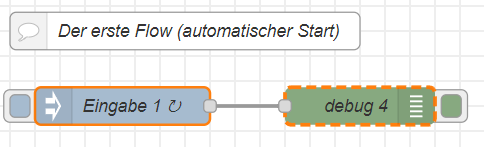

Weitere Varianten

inject–Node

Der Node soll ...

1. automatisch 0,1 Sekunden nach dem Start des Programms aktiv werden, ohne dass die Schaltfläche betätigt werden muss und

2. den (eingestellten) Befehl alle 5 Sekunden wiederholen.

So wird's gemacht:

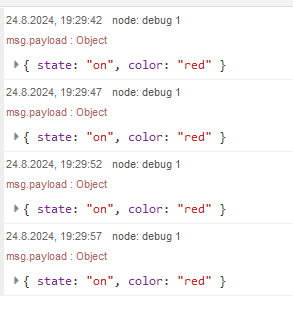

Im Arbeitsbereich wird die Wiederholung mit einem kreisförmigen Pfeil angezeigt:

debug–Node

Nicht vergessen: Änderungen Jeweils mit Fertig abschließen, die Debug-Liste mit StrgAltl [kleines L] löschen ünd dann auf Übernahme klicken. Der Ablauf startet automatisch!

Na ja, vielleicht nicht ganz sinnvoll, eine bereits eingeschaltete Lampe immer wieder einzuschalten. Aber hier geht es ja vor allem um das Kennenlernen von Node-RED.

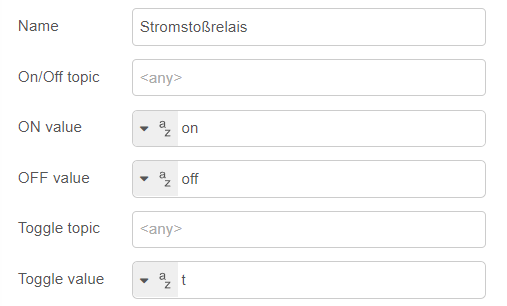

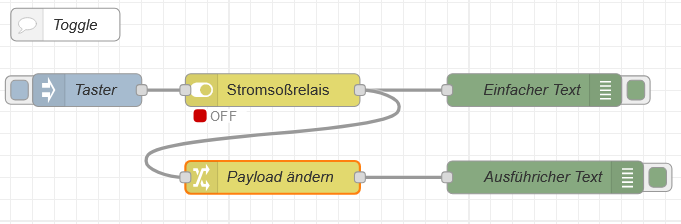

Ein nachgeschaltetes Stromstoßrelais wäre interessanter.

Schalten wir den automatischen Start und die Wiederholung wieder aus:

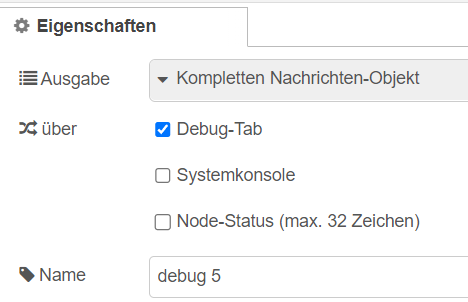

Eine ausführliche Liste der Debug-Daten wird durch das Umstellen auf Komplettes Nachrichten-Objekt erzeugt.

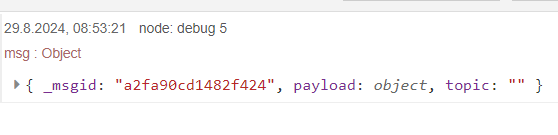

Das Ergebnis:

Mit Klicks auf die Pfeile nach rechts werden die Objekte aufgeklappt. Das Ergebnis ist übersichtlicher:

Bei größeren Projekten werden viele Debug-Nodes verwendet, die dann auch verständliche Namen erhalten sollen. Der so gewählte Name (hier: Ausgabe 1) erscheint danach auch in der Debug-Liste.

Wird ein Debug-Node einmal nicht benötigt und soll er trotzdem noch nicht entfernt werden, kann er über die Schaltfläche rechts deaktiviert werden. Die Schaltfläche wird dann hellgrau.

Eine Lampensteuerung

Ein- und Ausschalten

Vorerst wird der Zustand der Lampe (eingeschaltet oder ausgeschaltet) durch einen Text im Debug–Fenster simuliert. Der spätere Umbau auf eine echte Steuerung ist dann einfach.

Der vorhandene inject–Node wird geändert:

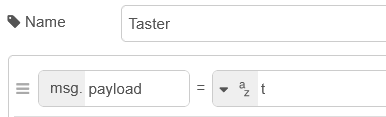

Statt ein JSON-Objekt zu senden, wäre hier auch die Einstellung

möglich. Das ist zwar einfacher zu schreiben, aber an anderen Stellen nicht zu verwenden. Bleiben wir also bei der Übergabe eines JSON-Objekts.

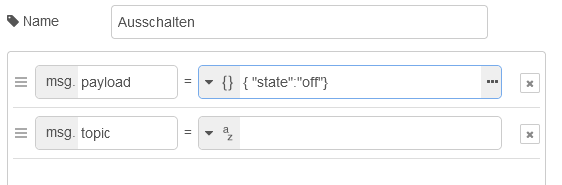

Wir brauchen noch einen zweiten Node für das Ausschalten. Wie bei einer Textverarbeitung kopieren wir den vorhandenen Node und ändern die Kopie:

• Zum Auswählen den Node anklicken - der Rand wird orange

• Mit StrgC oder mit einem rechten Mausklick, gefolgt von c oder Kopieren, in die Zwischenablage kopieren

• Den Cursor ein wenig unterhalb positionieren, die Kopie mit StrgV einfügen und an die gewünschte Stelle verschieben

• Den neuen Node doppelt anklicken und andern auf:

Der neue Node wird mit der Ausgabe 1 verbunden und der Kommentar aktualisiert. Alles so platzieren, dass es nett aussieht:

Was fehlt noch? Richtig, die Übernahme.

Wenn wir nun den ersten und dann den zweiten inject–Node anklicken, sehen wir das Ergebnis im Debug–Fenster.

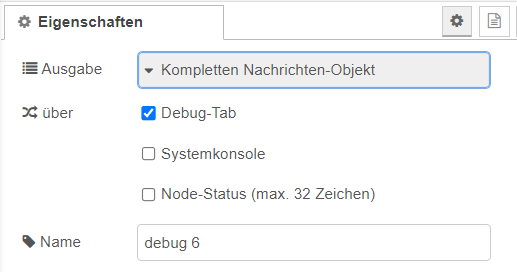

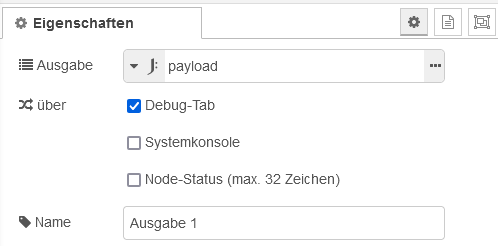

Im debug–Node kann die Ausgabe noch verschönert werden.

J: steht für JSONata, eine Sprache, mit der JSON-Daten ausgewertet und umgewandelt werden können.

Ändern auf:

Die Erklärung, was JSONata alles kann, wäre einen eigenen Beitrag wert.

Hier die Kurzfassung:

• Mit msg.payload.state = "on"wird geprüft, ob state "on" ist. Das =-Zeichen ist in JSONata ein Vergleichsoperator, der Vergleich ergibt false oder true.

• Wenn true liefert der Ausdruck msg.payload.state = "on" ? "ein" : "aus" die Zeichenkette ein, andernfalls aus. Genau genommen sollte auch noch state = "off" geprüft werden. Möglich wäre msg.payload.state = "on" ? "ein" : (msg.payload.state = "off" ? "aus" : "nicht ") Lassen wir das weg, , das Beispiel soll ja einfach bleiben.

• Für die weitere Verarbeitung wird JSONata mitgeteilt, dass der ganze Ausdruck ein String ist: $string(msg.payload.state = "on" ? "ein" : "aus")

• Das "&"-Zeichen verkettet alles zu einem lesbaren Satz. "Die Lampe ist " & $string(msg.payload.state = "on" ? "ein" : "aus") & "geschaltet"

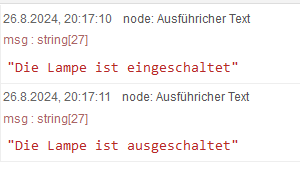

Die neue Ausgabe:

Ein 3-Minuten-Licht

Nach einem Knopfdruck soll das Licht im Stiegenhaus 3 Minuten lang brennen, jedoch setzen wir zum Testen die Zeit auf 5 Sekunden.

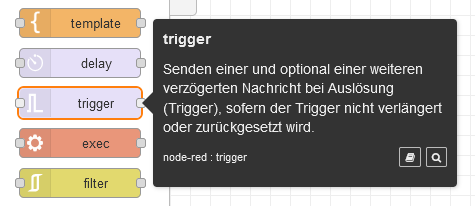

Wir wählen aus der Palette Funktion den Node trigger.

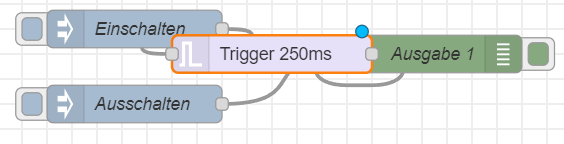

Wir ziehen den trigger–Node auf den Flow und lassen ihn zwischen Einschalten und Ausgabe 1 fallen:

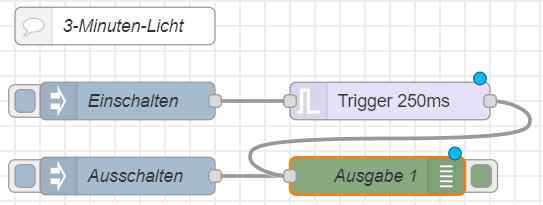

Das schaut jetzt nicht sehr schön aus, daher ordnen wir die Nodes ein wenig:

Der Verbindungslinien passen sich selbsttätig an. In dem neuen Node trigger ist einiges zu ändern:

Dann übernehmen, Debugger-Fenster löschen, ausprobieren:

Die Lampe wird eingeschaltet und nach 5 Sekunden selbsttätig ausgeschaltet.

Der Node Ausschalten ist noch da - damit kann das Licht vorzeitig ausgeschaltet werden.

Zeit verlängern

Der trigger–Node zählt hier 5 Sekunden lang. Um die Zeit zu verlängern, solange das Licht noch brennt, ändern wir den Node:

Wenn jetzt während der 5 Sekunden die Taste Einschalten immer wieder gedrückt wird, verlängert sich die Einschaltzeit.

Der Zeitstempel zeigt, dass jetzt das Licht 15 Sekunden lang gebrannt hat.

Eine Schaltuhr

Neue Aufgaben: wie können wir

• die Lampe von 20 Uhr bis 24 Uhr oder

• von Sonnenuntergang bis 23 Uhr eingeschaltet lassen?

Dazu holen wir einen passenden Node aus der umfangreichen Programmbibliothek npm.

Einen Node aus npm verwenden

So geht das:

• Auf das Hamburger-Menü ☰ klicken

• Palette verwalten und

• Installation wählen

• Im Feld Module durchsuchen bigtimer eingeben

Auf Installieren klicken und nochmals mit Installieren bestätigen

Schließen

Bei den Paletten ganz links am Bildschirm finden wir an letzter Stelle unter der Überschrift Fortgeschritten eine neue Palette

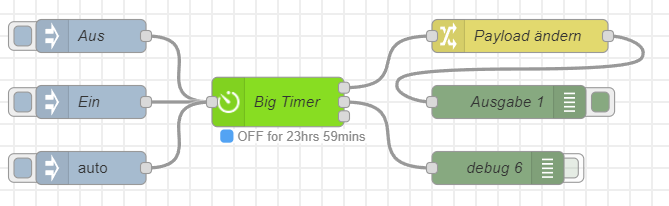

Wir ziehen einen Big Timer–Node auf die Arbeitsfläche.

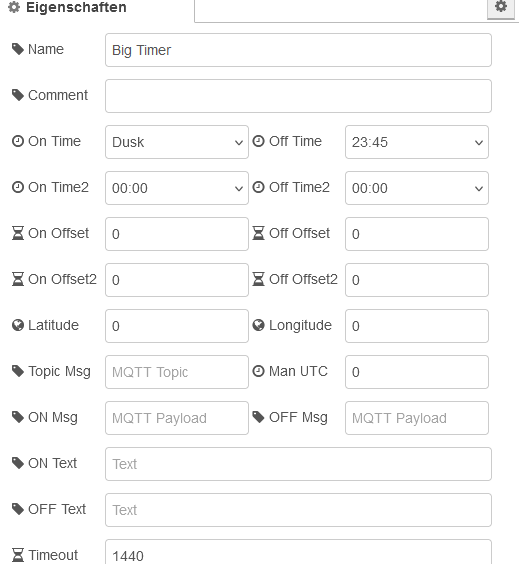

Der Big Timer ist gutes Beispiel dafür, wie vielfältig und leistungsfähig die Open Source Module sind, die für Node-RED angeboten werden. Hier gibt es eine Menge einzustellen, ein konkretes Beispiel ist in der Langfassung zu finden.

Zum Einschalten dienen die On…-Felder, zum Ausschalten die Off…-Felder.

Zwei Timer können unabhängig von einander eingestellt werden: Timer 1 (ohne Suffix), Timer 2 (mit Suffix 2).

Zeitangaben

• Unter On Time und Off Time werden Zeiten in 15-Minuten-Abständen eingestellt.

• Zusätzlich stehen bei On Time und Off Time folgende Optionen zur Auswahl:

  • Day End = 24:00 Uhr. Der zusätzliche Eintrag ist notwendig, weil 00:00 für das Fehlen der Zeitangabe verwendet wird.

    Note


    Besser wäre es wohl gewesen, eine Option Keine Auswahl vorzusehen und 00:00 als gültige Zeit zu belassen. Das Beispiel zeigt die Vorteile der Open Source-Software: wer will kann seine eigene Version vom Big Timer erstellen und verwenden.

  • Dawn = Beginn der bürgerlichen Morgendämmerung, die Sonne steht 6° unter dem Horizont

  • Dusk = Ende der bürgerlichen Abenddämmerung, die Sonne steht 6° unter dem Horizont

  • Solarnoon = wahrer astronomischer Mittag, die Sonne steht genau im Süden

  • Sunrise = Sonnenaufgang

  • Sunset = Sonnenuntergang

  • Night = Beginn der astronomische Nacht, Ende der astronomischen Abenddämmerung. Die Sonne steht 18° unter dem Horizont

  • Night end = Ende der astronomischen Nacht, Beginn der astronomischen Morgendämmerung: Die Sonne steht 18° unter dem Horizont

  • Moonrise = Mondaufgang

  • Moonset = Monduntergang

• Bei der Off Time kann alternativ die Einschaltdauer mit 1, 2, 5, 10, 15, 30, 60, 90 und 120 Minuten eingestellt werden.

• Der Offset-Eintrag dient zur Korrektur um Minuten, die zur eingestellten Zeit addiert werden (negative Zahlen sind auch möglich).

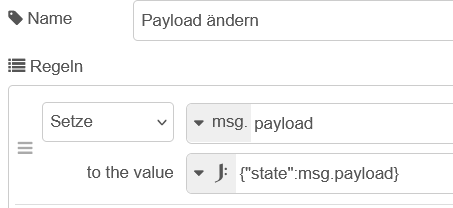

In ON Msg, OFF Msg, ON Text und OFF Text sind Strings (ohne Anführungszeichen) einzutragen.

Damit der Big Timer die astronomischen Zeiten errechnen kann, muss der Ort angegeben werden.

• Beispiel Wien: Latitude = geografische Breite = 48.21, Longitude = geografische Länge = 16.37.

Die Einstellungen werden auch auf der Webseite des Big Timers erklärt.

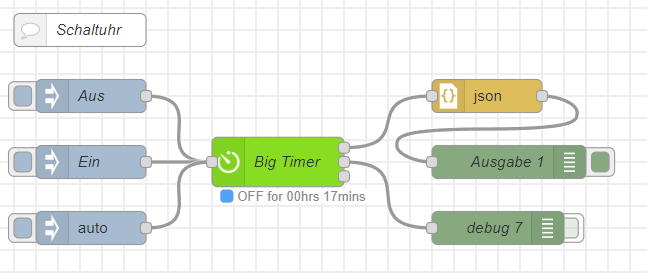

Der Big Timer fragt alle Einstellungen einmal pro Minute ab und ändert dementsprechend die drei Ausgänge:

• Ausgang 1 sendet jede Minute ein msg-Objekt mit den Zeichenketten, die unter ON Msg bzw. OFF Msg eingetragen worden sind, als payload. Das msg-Objekt enthält noch eine Reihe weiterer Informationen

• Ausgang 2 sendet jede Minute ein msg-Objekt mit den Zahlen 0 bzw. 1 als payload. Das msg-Objekt enthält noch eine Reihe weiterer Informationen.

• Ausgang 3 liefert nur bei einer Änderung ein msg-Objekt mit den Zeichenketten von ON Text bzw. OFF Text als payload.

Big Timer ist ein universell einsetzbarer Node. Nur die Dokumentation könnte ausführlicher sein — manche Funktionen muss man einfach ausprobieren.

Ansteuern der Lampe

Der Big Timer gibt als msg.payload einen String, zum Beispiel on oder off aus. Wir brauchen aber zum Steuern unserer (im Debugger simulierten) Lampe die Objekte {"state":"on"} und {"state":"off"}. Wie das im Details gemacht wird, steht in der Langfassung.

Würden wir {"state":"on"} in das Feld ON Msg eintragen, nützt das auch nichts — es bleibt ein String, wir brauchen aber ein Objekt.

Abhilfe schafft der Node change aus der Palette Funktion. Eine zweite Lösung verwendet den json–Node. Wir fügen außerdem noch drei inject-Nodes und einen debug-Node hinzu:

Das Testen des Big Timers ist etwas mühsam, wenn wir darauf warten, dass eine eingestellte Zeit den Ausgang umschaltet. Die beiden Nodes links in der Arbeitsfläche (Aus und Ein) senden 0 bzw. 1 und übersteuern den Big Timer.

Analog dazu der Node Ein.

Der dritte Node auto schaltet mit Payload auto den automatischen (zeitgesteuerten) Ablauf wieder ein.

Bei dem change–Node ist auch nicht viel einzustellen. Wir verwenden JSONata, um aus msg.payload ein msg.payload.state zu machen.

Ausgabe 1 bleibt ungeändert. Der neue Knoten debug 6 am Ausgang 2 zeigt uns interessante Details über die inneren Zustände des Timers.

Wird auf Ein oder Aus geklickt, zeigt der Debugger den Zustand der Lampe:

Gleichzeitig zeigt der Big Timer an, dass die Zeitsteuerung durch die Ein- und Aussignale außer Kraft gesetzt (übersteuert) worden ist.

Wir lassen den Timer die Lampe mit der On Time um 20:30 einschalten und mit der Off Time um 20:31 ausschalten. Die geografischen Koordinaten sind eingetragen Wir könnten daher auch beispielsweise mit dem Sonnenuntergang schalten.

Wie erwartet wird die Lampe um 20:30 eingeschaltet und um 20:31 ausgeschaltet:

Jede Minute wird diese Meldung ausgegeben. Ob der Timerausgang gerade ON oder OFF ist, ist auch direkt im Arbeitsbereich unterhalb des Timers zu sehen. Die Lampe wird erst wieder am nächsten Tag um 20:30, also in 23 Stunden und 59 Sekunden eingeschaltet.

Das sind die Details, die debug 6 als Ausgang 2 ausgibt:

xxxxxxxxxx
34
1
{
2
  "payload": 0,
3
  "reference": ":on:off:1225",
4
  "topic": "status",
5
  "state": "OFF Auto",
6
  "time": "00hrs 05mins",
7
  "name": "Big Timer",
8
  "lon": "16.37",
9
  "lat": "48.21",
10
  "start": 1230,
11
  "end": 1231,
12
  "start2": 0,
13
  "end2": 0,
14
  "dusk": 1224,
15
  "dawn": 331,
16
  "solarNoon": 778,
17
  "sunrise": 364,
18
  "sunset": 1191,
19
  "night": 1310,
20
  "nightEnd": 246,
21
  "moonrise": 1331,
22
  "moonset": 802,
23
  "now": 1225,
24
  "timer": 0,
25
  "duration": 5,
26
  "onOverride": -1,
27
  "offOverride": -1,
28
  "onOffsetOverride": -1,
29
  "offOffsetOverride": -1,
30
  "stamp": 1724610305964,
31
  "extState": "OFF for 00hrs 05mins",
32
  "_msgid": "c8e82916bcb72a09"
33

34
}

Alle Zahlen von Zeile 10 bis Zeile 23 sind Zeitangaben in Minuten seit Mitternacht.

Eine Alternative zum change-Node

In Node-RED können Aufgaben meist auf verschiedene Art gelöst werden. Der json–Node aus der Palette Parser kann den change–Node ersetzen: er verwandelt einen String in ein JSON-Objekt oder umgekehrt.

Wir ändern den Eintrag im Big Timer

und auch die Schaltung

Jetzt sendet die Schaltuhr den String {"state":"on"} und der json–Node macht daraus ein JSON–Objekt.

Stromstoßrelais

Manche Lichtsteuerungen arbeiten mit Stromstoßrelais, vor allem, wenn das Licht von mehreren Stellen ein- und ausgeschaltet werden soll. Erster Tastendruck - Licht geht an. Zweiter Tastendruck: Licht geht aus.

Natürlich erlaubt Node-RED auch diese Steuerung. Dazu laden wir wie schon vorhin beschrieben die Palette node-red-contrib-toggle. toggle heißt umschalten. Der Node toggle erscheint in der Gruppe der Funktion[en].

Eine Anleitung zur Funktion von toggle erhalten wir mit einem Klick auf toggle und einen weiteren Klick auf das erste Ikon. (Was es genau darstellt, weiß ich nicht — vielleicht ein Buch?)

Der folgende Flow enthält gleich zwei Lösungen für die Aufgabe:

Über den Taster wird eine msg.payload mit dem Stringwert t eingebracht. Das t soll an toggle erinnern.

Beim toggle–Node ist mehr einzustellen:

• Der Name wird auf Stromstoßrelais geändert

• Topic bleibt unberücksichtigt.

• Wenn der Schalter auf ON steht, wird als msg.payload der String on ausgegeben, beim Zustand OFF daher off.

• Das passiert nur dann, wenn am Eingang eine msg.payload mit dem Stringwert t ankommt.

Der erste debug–Node mit dem Namen Einfacher Text gibt nur den Inhalt von msg.payload aus, der zweite debug–Node ist (durch einen Klick auf seine Schaltfläche) deaktiviert:

Das war aber schon einmal schöner. Hier hilft wie bei dem vorherigen Beispiel ein change–Node und ein debug–Node namens Ausführlicher Text. Aktivieren wir den zweiten debug–Node (Ausführlicher Text) und deaktivieren wir den ersten (Einfacher Text). Die beiden Nodes sind schon im letzten Beispiel vorgekommen.

Jetzt passt die Ausgabe!

Zusammenfassung

Die drei Beispiele zeigen, wie herkömmliche Lichtsteuerungen durch Smart Home-Komponenten ersetzt werden können. Jede herkömmliche Lösung hat ihre Vor- und Nachteile. Node-RED kann jedoch noch mehr, nämlich die Vorteile aller drei Varianten in einer Steuerung kombinieren. Das ist Thema für einen weiteren PCNEWS-Beitrag.

Arbeiten mit realer Hardware

Es ist zwar recht nett, eine Steuerung zu simulieren. Richtig interessant wird es mit echter Hardware. Dazu müssen die Steuerbefehle über das LAN den Rechner (mit dem Node-RED-Programm) verlassen können und als Funksignale die Hardwarekomponenten erreichen. Dazu dienen MQTT und ZigBee.

MQTT

Die Funktion von MQTT wurde bereits im PCNEWS Heft 181 beschrieben. Für die Experimente ist ein MQTT-Broker notwendig. Häufig wird dafür Mosquitto verwendet. Es gibt davon eine Windows-Version.

Natürlich brauchen wir zusätzlich echte Hardware, nicht nur simulierte. Node-RED liefert bereits MQTT Signale, die aber meistens noch weiter in die Steuerbefehle der verwendeten Hardware übersetzt werden müssen. Zwei Varianten werden hier vorgestellt: Tasmota und ZigBee. Beide wurden in den PCNEWS bereits erklärt. Geplant ist, später auch Matter dazu zu nehmen.

Tasmota

Tasmota-Komponenten verwenden das WLAN und können ohne zusätzliche Hardware mit dem MQTT-Broker reden. Daher werden sie hier zuerst besprochen. Im PCNEWS Heft 181 sind Details zu Tasmota-Komponenten zu finden.

Aktoren und Sensoren

Ein paar Vorschläge:

• Mit dem ESP32, wie er im PCNEWS Heft 180 beschrieben worden ist, können wir viele Experimente machen.

• Wer gleich richtige Verbraucher steuern will, kauft einen Zwischenstecker mit Tasmota-Firmware, zum Beispiel den NOUS A1T, erhältlich unter anderem bei Reichelt oder im Doppelpack bei Amazon.

Damit haben wir Ausgabeelemente (Aktoren). Leider gibt es nur wenig Tasmota-Eingabegeräte, zum Teil auch relativ teuer.

• An den ESP32 lassen sich Taster oder Temperaturfühler anschließen. Er kann sogar Magnetfelder messen. Somit ist der ESP32 auch ein Sensor.

Paletten für Tasmota

In npm werden mehrere Paletten für Tasmota angeboten. zum Beispiel node-red-contrib-tasmota und node-red-contrib-tasmotas. Nach der Installation des MQTT-Brokers und der Tasmota Palette wird der Ausgabe 1–Node durch einen passenden Tasmota-Node ersetzt. Eventuell ist noch ein change–Node zur Anpassung des Steuerbefehle dazwischen zu schalten, Fertig! Alle Beispiele funktionieren nun mit realer Hardware

Wie das im Details aussieht, wird im Folgebeitrag beschrieben.

ZigBee

ZigBee baut ein eigenes Funk-Netzwerk auf und braucht daher noch einen ZigBee-Adapter, meist in Form eines USB-Sticks.

Bei ZigBee ist die Auswahl an Sensoren und Aktoren schon wesentlich größer.

Sensoren

Ein paar Sensoren zur Auswahl:

• Ein Türkontakt eignet sich für Experimente auch gut.

• Ein Bewegungsmelder ist auch ein netter Sensor, nicht allzu teuer und in der Praxis gut zu brauchen. Aber zwischen zwei Schaltvorgängen muss eine Pause von (je nach Einstellung) 30 bis 90 Sekunden liegen. Bei den ersten Experimenten stört das.

• Wer einen Schalter oder Taster verwenden möchte, wie er auch im Haushalt vorkommt, hat eine große Auswahl.

Paletten für ZigBee

Das Programm Zigbee2MQTT kann über die Kommandozeile angesprochen werden und wandelt ZigBee-Kommandos in MQTT um. Für Node-RED gibt es auch mehrere Programmbibliotheken, zum Beispiel node-red-contrib-zigbee2mqtt. Alles, was unter Paletten für Tasmota erklärt wurde, gilt auch hier.

Zigbee- und Tasmota-Steuerung

Tasmota

Bei Nodes der Tasmota-Palette wird als Payload zum Einschalten häufig der String on, die Zahl 1 oder der Wahrheitswert true verwendet, für das Ausschalten off, 0 oder false. Der change–Node ist daher entsprechend zu ändern.

Beim Verwenden von Big Timer und toggle können wir den change-Node weglassen, weil die beiden Nodes ja schon on oder off liefern. Die Flows werden dadurch einfacher

Die debug-Nodes sind beim Übergang zu echten Steuerungen durch die Tasmota-Nodes zu ersetzen.

ZigBee

Bei Nodes der ZigBee-Palette (Zigbee2MQTT) werden dagegen häufig mit dem Objekt {"state":"on"} als Payload eingeschaltet. In den bisherigen Beispielen haben wir diese Form verwendet.

ioBroker und Node-RED

ioBroker ist ein Programmpaket, das verspricht, besonders viele Komponenten unterschiedlicher Hersteller und mit unterschiedlichen Protokollen zu einer kompletten Internet-of-Things-Lösung (IoT) zu verbinden. Besonders bemerkenswert: die schönen Grafiken und Schnittstellen.

Der ioBroker ist modular aufgebaut. Viele Module kommen aus der ständig wachsenden Gemeinschaft der Nutzer. Ablaufsteuerungen des Smart Home können auch (aber nicht ausschließlich) mit Node-RED erstellt werden. Dabei wird Node-RED so angepasst, dass es als Modul innerhalb des ioBrokers läuft.

• Vorteil:

  • Eine komplizierte Installation entfällt: einfach den Node-RED-Modul auswählen und die Installation bestätigen.

  • Alle Komponenten, die der ioBroker — auch mit unterschiedlichen Protokollen — kennt, können verwendet werden.

• Nachteile:

  • Die Seite Adapter node-red verspricht interessante Informationen, ist aber hoffnungslos veraltet und enthält viele tote Links.

  • Neue Node-RED-Versionen müssen erst an den ioBroker angepasst werden. Das kann leider lange dauern. Im Broker ist immer noch Node-RED 3.1.11 aktuell, obwohl schon seit Monaten Node-RED 4.0.2 als eigenständige Installation verfügbar ist und auch in diesem Beitrag verwendet wird.

    Note


    Im ioBroker wird der Node-RED Adapter mit Version 5.2.1 angegeben,Das ist aber nur die ioBroker-interne modifizierte Version. Verwirrend!

Zusammenfassung

Der Beitrag zeigt (vor allem in der Langversion) Schritt für Schritt die Installation und die Anwendung von Node-RED für eine einfache Lampensteuerung. Die Lampe wird durch einen Ausgabetext simuliert.

In der Fortsetzung dieses Beitrags

• wird echte Hardware angesteuert

• werden weitere Nodes von Node-RED erklärt

• werden Steuerungen mit JavaScript programmiert

• wird ein Blick auf die Anwendung von Zustandsdiagrammen geworfen

• wird das Smart Home über einen Bot mit Telegram verknüpft

To be continued … Fortsetzung folgt …

Zur Langversion

Die Entwicklung aller Beispiele wird in der Langversion sehr detailliert und mit vielen Zusatzinformationen und Bildern erklärt. Ferner können alle vorgestellten Flows auch unter dieser Adresse geladen werden. Lehrreicher ist es trotzdem, die Beispiele von Hand einzugeben.

Link und QR-Code: http://pcnews.at/markdown/n182/index.html oder https://t.ly/ROrK9

Erstellt mit QR Code Generator - kostenfrei, ohne Login, ohne Konto : https://goqr.me/

Short URL erstellt mit https://t.ly/

Copyright
